Les CINCH (ou RCA)
Contenu à venir
Les JACKS
C'est une connectique semi-professionnelle, bon marché, bien qu'il existe des versions professionnelles de ces connecteurs, plus chères.
Il en existe de deux diamètres différents: 3.5mm et 6.35mm, aussi appelé "Quart de pouce" pour ce dernier (1 pouce = 25.4mm; donc 1/4 de 25.4mm = 6.35mm. CQFD).
Cette connectique ne doit servir qu'aux signaux AUDIO. Elle ne peut en aucun cas être utilisée pour de la vidéo.
Historiquement, on s'est servi du Jack pour raccorder aussi des sorties d'amplificateurs de puissance aux enceintes. Aujourd'hui, c'est devenu interdit, fort heureusement, car les puissances mises en jeu ne peuvent plus êtres transmises par ces connecteurs. Pour les liaisons "Haut-Parleur", il faut utiliser exclusivement de la connectique Speakon. Cependant, le parc est encore très grand, il n'est donc pas rare de croiser en core quelques un de ces câbles. Si vous en avez encore, sachez qu'il est possible de modifier la connectique de vos enceintes et de vos amplis pour être conforme.
Diamètres:

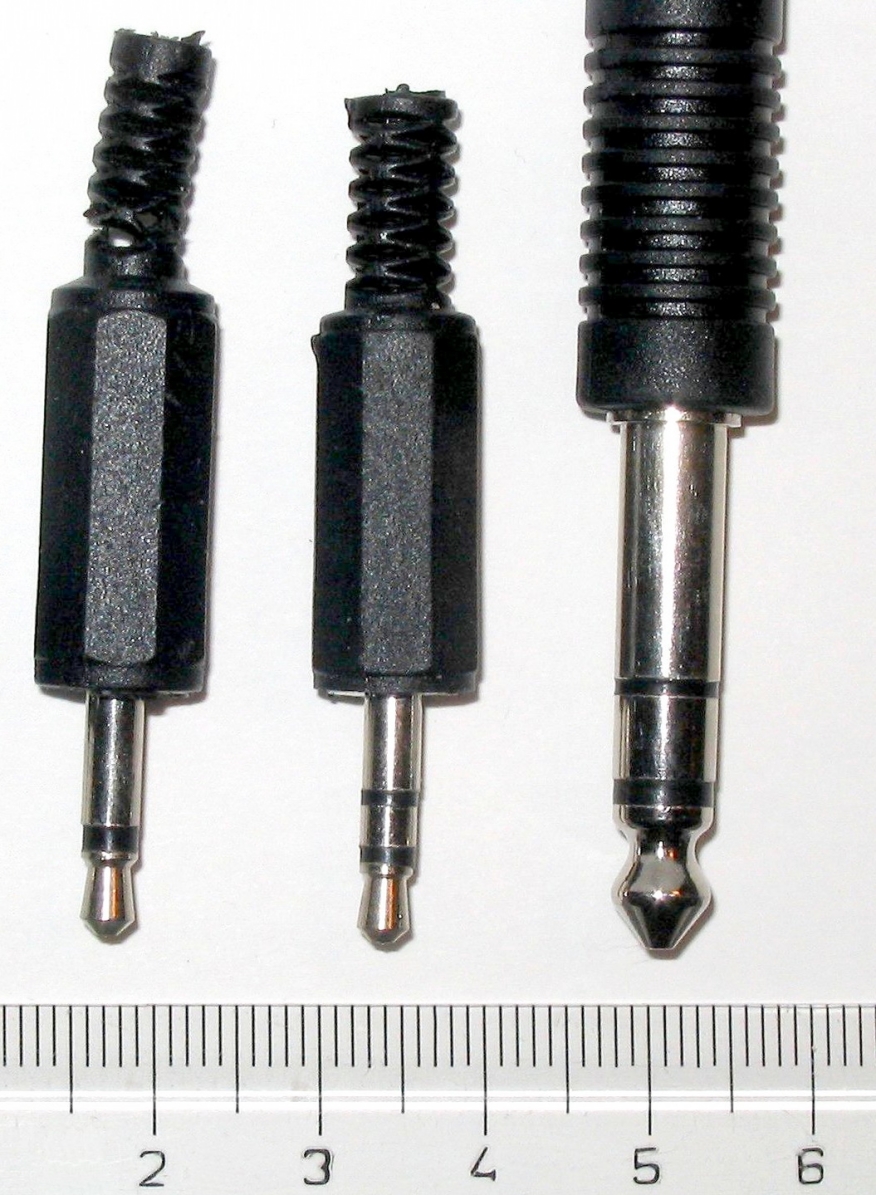

De gauche à droite:
3.5mm mono, 3.5mm stéréo, et 6.35mm stéréo.
A noter que quasiment seule la version stéréo du jack 3.5mm est rencontrée de nos jours. Plus communément, on l'appelle le "Mini-Jack". C'est cette connectique qui est utilisée sur la sortie casque des baladeurs et des ordinateurs portables.
Mono / Stéréo:
Pour les Jacks 6.35mm, il y a deux modèles, autant utilisés l'un que l'autre:

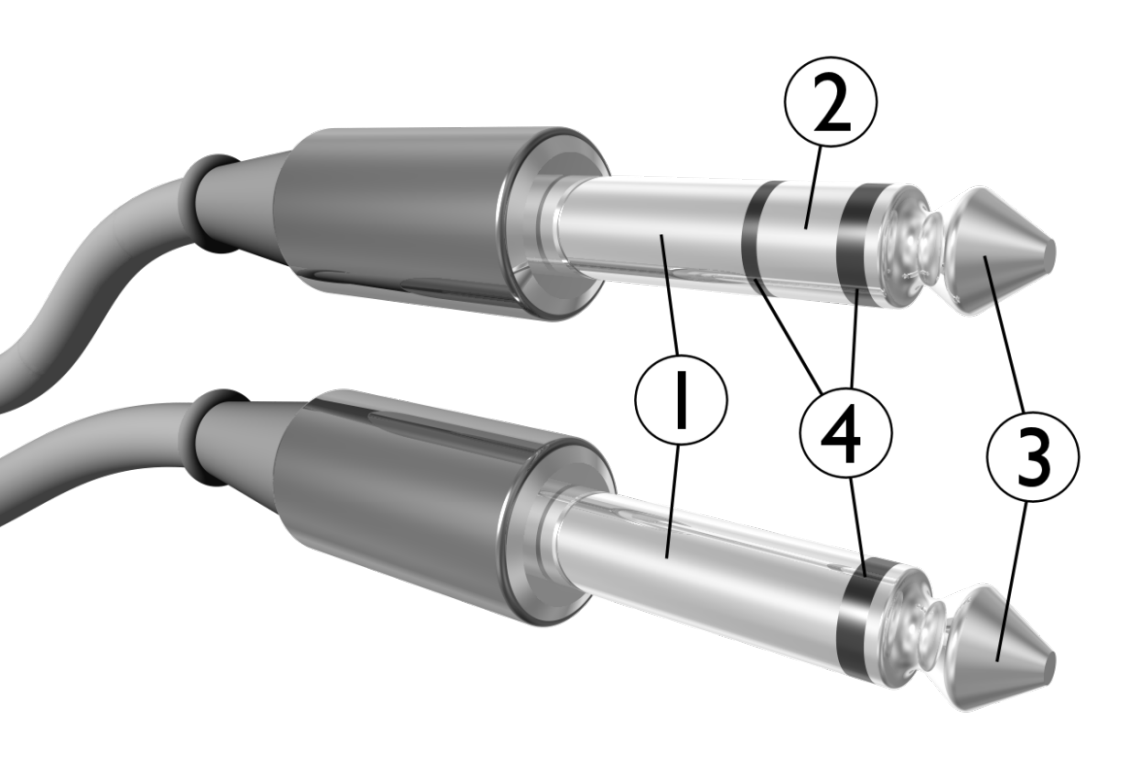

Au dessus: le Jack Stéréo, en dessous le Jack Mono. On les reconnaît donc au nombre de contacts: 3 pour la version stéréo, 2 pour la version mono.
1: Masse
2: Droite
3: Gauche ou Mono
4: Isolant
A noter toutefois que le Jack Stéréo est aussi utilisé pour les liaisons Symétriques, et le Jack Mono pour les liaisons Assymétriques.
Par exemple:
un câble de guitare ou de piano numérique utilisera des Jacks Mono ou Assymétriques, alors que la liaison entre table de mixage et un ampli se fera avec des cordons Jack Symétriques.

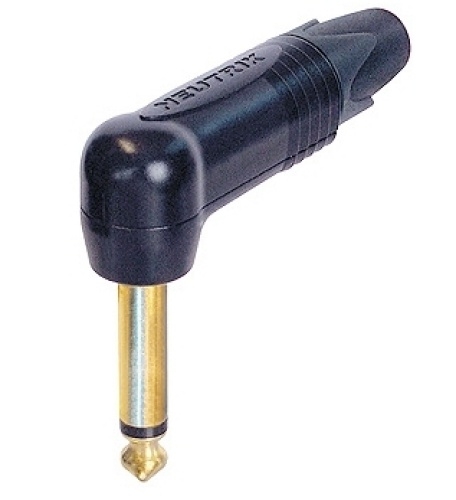

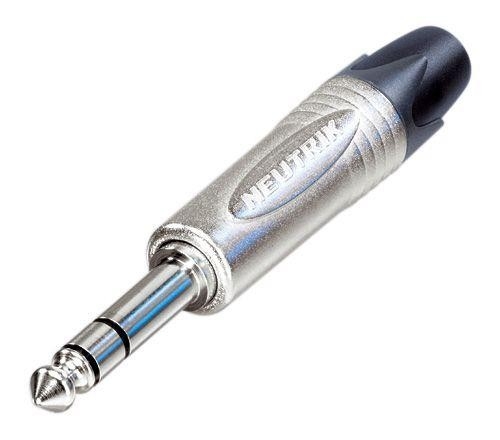

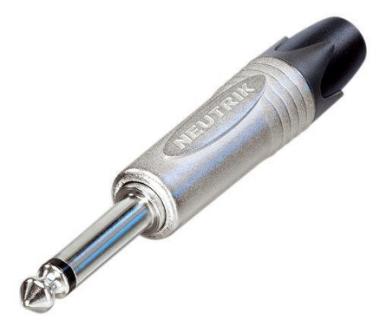

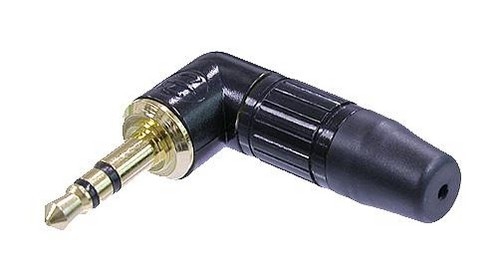

Enfin, noter qu'il existe des différences de qualité sur ce type de connectique. Proscrire les versions "plastique", supportant mal qu'on leur marche dessus, au profit des versions "métallique". Quelques versions professionnelles de ces différents Jacks:
Câbles audio à base de Jacks:
Voici quelques exemples de câbles pouvant êtres équipés de Jack, parmis les plus souvent rencontrés (à savoir que tout est quasiment possible), avec un exemple d'application possible:
Mini-Jack Stéréo / Mini-Jack Stéréo
Pour raccorder la sortie d'un baladeur MP3 à l'entrée ligne stéréo d'une carte son de PC.

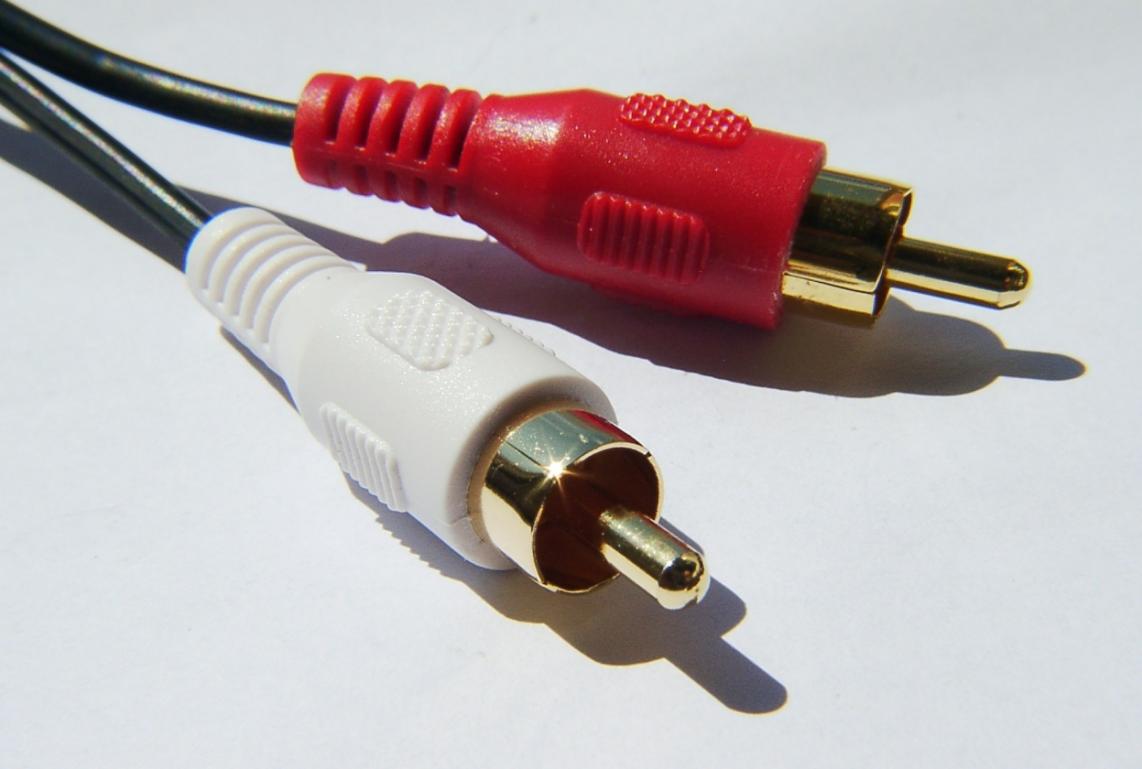

Mini-Jack Stéréo / Double-Cinch
Pour raccorder la sortie d'un baladeur MP3 à l'entrée Auxiliaire ou CD d'une chaîne Hi-Fi.
Double Jack Mono / Double Cinch
Pour raccorder la sortie d'un Lecteur de CD/DVD aux entrées Ligne Stéréo d'une table de mixage.
Mini-Jack Stéréo / Double Jack Mono
Pour raccorder la sortie d'un baladeur MP3 aux entrées Ligne Stéréo d'une table de mixage.
Jack Stéréo / Double Jack Mono
Autrement appelé "Câble d'insertion d'effet". ATTENTION: son usage est particulier. Voir la section traitant des effets
Les XLR
Contenu à venir
Les SPEAKON
Contenu à venir
